Thermoelement mit Vergleichselement im DC-Modul SR01:
Thermoelemente sind aktive Aufnehmer. Die Vergleichsmeßstelle befindet sich im Aufnehmerstecker. Der Spider8 führt die Kaltstellenkompensation für die Thermoelement-Typen J, K, T, S, B und R durch. Es kann der kompensierte und der nichtkompensierte Meßwert ausgegeben werden. Anzeige in Volt.
·TypTemperaturbereich
·Typ JFe/Cu-Ni-200...+1000
·Typ KNi-Cr/Ni-200...+1360
·Typ TCu/Cu-Ni-200... +400
·Typ SPt-10%Rh/Pt0... +1700
·Typ BPt-30%Rh/Pt-6%Rh
·Typ ENi-Cr/Cu-Ni
·Typ RPt-13%Rh/Pt
Aufgesteckter Klemmenanschluß

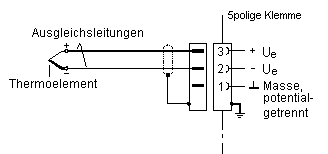

Thermoelement mit elektrischer Vergleichsmeßstelle:
Hinweis:
Das Thermoelement (Ausgleichsleitung) ist bis an den Stecker zu führen.
Bei der Fehlerbetrachtung sind die Eigenfehler des 100mV-Meßbereiches zu berücksichtigen.
Beispiel:
SR01: Genauigkeitsklasse 0,2%
bei 100mV:200µV Fehler
Auflösung:4µV
Thermoelemente J, K, T:
Auflösung max.:0,1°C
Fehler:2,5°C - 5°C
Thermoelement S:
Auflösung max.:1°C
Fehler:25°C - 50°C

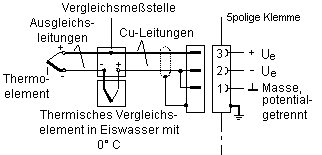

Thermoelement mit thermischem Vergleichselement:
