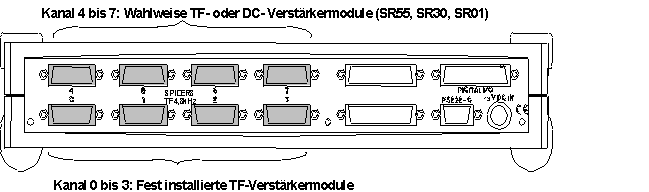

Aufnehmer werden an die Kanäle 0 bis 7 (TF- und DC-Module) angeschlossen.
Die Kanäle 0 bis 3 sind mit Trägerfrequenz-Modulen fest belegt. Die Kanäle 0 und 1 (nicht bei Spider8-30) bieten zusätzlich die Möglichkeit, Frequenzen zu messen.
Die Kanäle 4 bis 7 können wahlweise mit TF- oder DC-Modulen belegt werden.
Bei DC-Modulen sind alle Anschlüsse potentialgetrennt.
Freie Kanäle müssen durch Blindplatten abgedeckt sein.
Folgende Aufnehmer können an den Spider8 angeschlossen werden:
| Aufnehmer | TF–Modul-4,8kHz | TF–Modul-600Hz | DC–Modul |
| Kanal | Kanal | Kanal | |
| DMS–Vollbrücke | 0...7 | 0...7 | - |
| DMS–Halbbrücke | 0...7 | 0...7 | - |
| DMS–Viertelbrücke | - | 0...7 | - |
| Induktive Vollbrücke | 0...7 | - | - |
| Induktive Halbbrücke | 0...7 | - | - |
| DC 10V | 0...7 | 0...7 | 4...7 |
| DC 1V | - | - | 4...7 |
| DC 100mV | - | - | 4...7 |
| DC–Strom | - | - | 4...7 |
| Frequenz (Zähler) | 0, 1 | - | - |
| Widerstand | - | - | 4...7 |
| Potentiometer | 0..7 | 0..7 | - |
| Thermoelement | - | - | 4...7 |
Benutzen Sie für das Anschließen das Aufnehmerkabel direkt oder verwenden Sie zusätzlich Adapterkabel KAB133A.
Anschließen an TF-Modul
(15polige Buchse, Sub-D-Stecker Bu):
Das Aufnehmerkabel hat freie Enden:
Schließen Sie einen 15poligen Stecker an (siehe nächste Abbildung)(Best. Nr. 3-3312 0005).

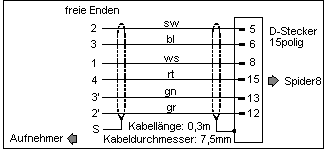

Aufnehmeranschluß mit freien Enden
Am Aufnehmerkabel ist ein MS-Stecker angeschlossen:
Verwenden Sie das Adapterkabel Kab133A.

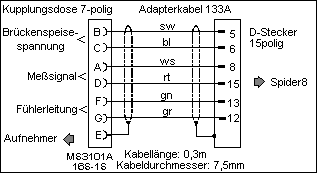

Adapterkabel mit 7poliger MS-Kupplungsdose
Wichtig: Aufnehmer in Vierleiter-Technik
Wenn Sie einen Aufnehmer mit 4adrigem Kabel anschließen, müssen Sie im Stecker des Aufnehmers die Fühlerleitung mit der entsprechenden Brückenspeiseleitung verbinden (Fühlerleitung (-) mit Brückenspeisespannung (-) und Fühlerleitung (+) mit Brückenspeisespannung (+). Eine Kabelverlängerung darf immer nur in Sechsleiter-Technik erfolgen.
Anschließen an DC-Modul
(5polig); (Best. Nr.1-SR01)
Das Aufnehmerkabel hat freie Enden:
·Öffnen Sie am Klemmleistenstecker die Kunststoffklappe.
·Lösen Sie die 5 Schrauben.
·Führen Sie die Kabelenden in die Klemmleiste ein.
·Schrauben Sie die Kabel fest.
·Schließen Sie die Kunststoffklappe.
·Klemmleistenstecker auf das DC-Modul im Spider8 aufstecken.
