Anschluß an TF-Modul SR55
Einzel-DMS in Dreileiter-Schaltung

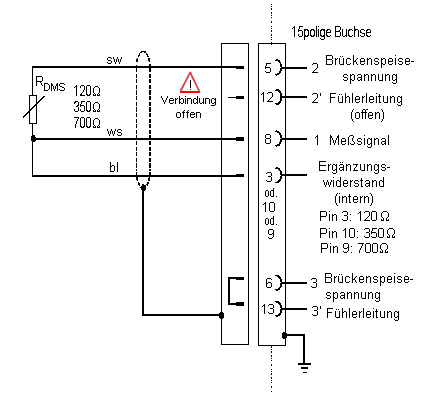

Anschluß an TF-Modul SR30
Einzel-DMS in Dreileiter-Schaltung
Betriebsart dieser Schaltung: Viertelbrücke.

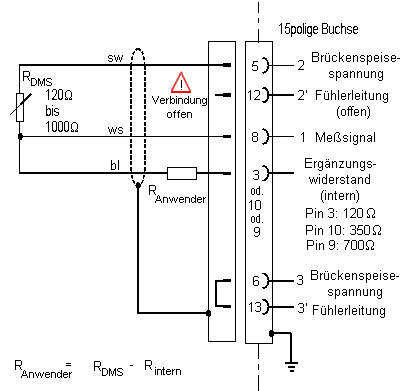

Anschluß an TF-Modul SR30
Sonder-DMS in Dreileiter-Schaltung (Aufstocken des internen Ergänzungswiderstandes)
Betriebsart dieser Schaltung: Viertelbrücke.
Mit dem extern im Stecker montierten RAnwender wird der interne Ergänzungswiderstand auf RDMS erhöht.
Anschluß an TF-Modul SR30
Sonder-DMS in Dreileiter-Schaltung (Externer Ergänzungs- und Shuntwiderstand)
Betriebsart dieser Schaltung: Halbbrücke
Die Halbbrückenergänzung erfolgt komplett mit externen Ergänzungswiderständen.
Die Shuntkalibrierung ermöglicht die Messung des Empfindlichkeitsverlustes durch Kabelwiderstände.
