Der DP-Slave (Peripherie) ist in einem der folgenden Zustände:
Zustand | Bedeutung |
Power_ON / Reset | Der DP-Slave wurde eingeschaltet oder zurückgesetzt und beginnt mit der internen Initialisierung. |
WPRM | Wait for Parameter Der DP-Slave wartet auf die Parameter vom DP-Master. |
WCFG | Wait for Configuration Der DP-Slave wartet auf das Check_Configuration Telegramm vom DP-Master. |
DXCHG | Data Exchange Der DP-Slave tauscht mit dem DP-Master zyklisch Nutzdaten und beantwortet Diagnoseanfragen. |

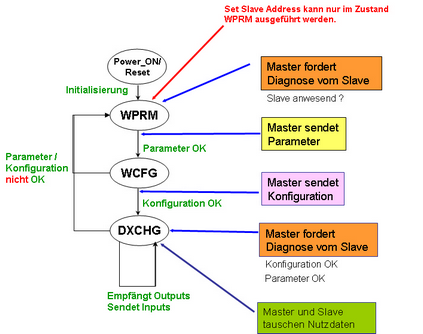

Zustände in einem DP-Slave
Ein zyklischer Datenaustausch zwischen einem Master Klasse 1 - der Steuerung - und einem DP-Slave - Feldgerät - kann nur stattfinden, wenn der DP-Slave im Zustand Data Exchange (DXCHG) ist. Dazu muss der DP-Slave vom DP-Master der Klasse 1 eine Sequenz von Telegrammen erhalten.
