Maximale Anzahl Stationen

An einem Segment dürfen maximal 32 Teilnehmer angeschlossen sein. Als Teilnehmer gelten neben den Stationen (z.B. DP-Master, DP-Slave) auch die einzelnen Repeater oder LWL-Konverter. An einem PROFIBUS können maximal 126 Stationen adressiert werden. Nur mit der Hilfe von Repeatern kann ein maximales PROFIBUS Netzwerk aufgebaut werden:

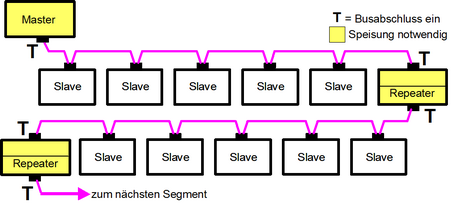

•In einem ersten und letzten Segment können maximal 31 Stationen und ein Repeater angeschlossen werden.

•In einem mittleren Segment können maximal 30 Stationen und 2 Repeater angeschlossen werden.

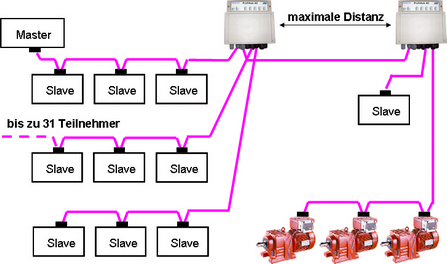

•Für ein maximales Netzwerk werden somit mindestens 4 Einfach-Repeater oder ein Mehrfach- oder Modularer-Repeater benötigt.
