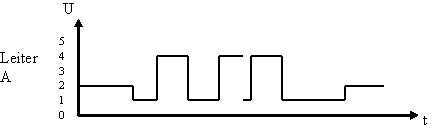

Wir können den Verlauf der Spannungen am Leiter A messen:
Ruhezustand: ca. +2 V
Sendezustand:
Minimale Spannung ca. +1
Maximale Spannung ca. +4 V

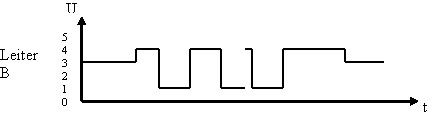

Der Verlauf der Spannungen auf dem Leiter B ist vergleichbar:
Ruhezustand: ca. +3 V
Sendezustand:
Minimale Spannung ca. +1V
Maximale Spannung ca. +4V

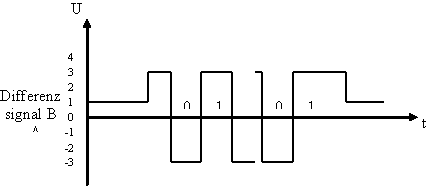

Die Spannungsdifferenz zwischen High- und Low-Pegel, gemessen zwischen B und A, sollte zwischen 4 V und 7 V liegen. Dabei sollte der positive und negative Spannungswert etwa gleich gross sein. Der Unterschied zwischen den beiden Werten liegt in der Praxis bei etwa 0,5 V. Der Ruhepegel sollte ca. 1 V betragen.
Der Ruhezustand wird durch den aktiven Busabschluss definiert.
