DDR-Halbleiter - Kurzdatenblätter und Vergleichsliste

Für einige Schaltkreise wurde im Internet eine Dokumentation gefunden, entsprechende Links verweisen daher auf fluktuierende Ziele.
Zur vernünftigen Anzeige der langen .GIF-Bilder sollte die automatische Bildverkleinerung abgeschaltet werden!
Sie sind kleiner als .PDF, lassen sich allerdings nicht so gut über mehrere Seiten ausdrucken.

Es gibt dazu auch eine Liste der Bauformen (Gehäuse-Maßzeichnungen).

Analogschaltkreise⚓

Axxx⚓

Vergleichstyp Datenblatt (englisch, .PDF)	Bezeichnung Datenblatt (deutsch, .GIF)	Beschreibung	Klasse	Beine Bauform
Analoge Schaltkreise für Fono-, Magnetband- und Rundfunkgeräte
TDA1002	A202D	Aufnahme-, Mikrofon- und Wiedergabeverstärker	mittel	16
TBA810AS SN76620AN	A210E	6-W-NF-Leistungsverstärker ohne Kühlkörper	mittel	12
TBA810S SN76620AM	A210K	6-W-NF-Leistungsverstärker mit Kühlkörper	mittel	12
TAA611	A211D	1-W-NF-Leistungsverstärker	billig	14
?	A212D	NF-Leistungsverstärker ähnlich A211	geheim	14
?	A221D	FM-Begrenzer und Demodulator ähnlich A220	geheim	14
TDA1047	A225D	FM-ZF-Verstärker und Demodulator	HiFi	18
TCA440	A244D	AM-Empfänger	HiFi	16
TCA730	A273D	Lautstärke- und Balanceeinsteller (Stereo)	fast HiFi	16
TCA740	A274D	Höhen- und Tiefeneinsteller (Stereo)	HiFi	16
TAA981	A281D	AM-FM-ZF-Empfängerschaltkreis	billig	14
TDA1083	A283D	Einchip-AM/FM-Empfängerschaltkreis	billigst	16
MC1310P	A290D	Stereodekoder (PLL-Verfahren)	HiFi	14
TDA1524	A1524D	NF-Stereo-Einsteller	mittel	18
LM1818	A1818D	Rauscharmer Aufnahme-Wiedergabeverstärker	mittel	20
(TDA4925)	A2000V	Doppel-NF-Leistungsverstärker	mittel	11
TDA2005	A2005V	Doppel-NF-Leistungsverstärker	mittel	11
TDA2030	A2030H/V	16-W-NF-Verstärker	HiFi	5/5
TDA4100	A4100D	AM-FM-Kombi-Schaltung	mittel	22
TCA4510	A4510D	PLL-Stereodekoder für Batteriebetrieb	HiFi	18
TCA4511	A4511D	PLL-Stereodekoder vorzugsweise für Netzbetrieb	HiFi	18
?	U1056D	PLL-Synthesizerschaltkreis	HiFi	16
?	U1159DC	Teilerschaltkreis	HiFi	16
Analoge Schaltkreise für Fernsehempfänger
TBA120S	A220D	Ton-ZF-Begrenzerverstärker + Demodulator		14
TBA120U	A223D	Ton-ZF-Verstärker + Demodulator mit Lautstärkesteller		14
TBA120T	A224D	Ton-ZF-Verstärker + Demodulator mit LS-Steller für Keramikfilter		14
(TBA530)	A231D	RGB-Matrix		16
TDA2532	A232D	RGB-Matrix		16
TDA440	A240D	Bild-ZF-Verstärker		14
TDA2541	A241D	Bild-ZF-Verstärker		16
TBA950	A250D	Horizontalkombination		14
TDA2593	A255D	Horizontalkombination		16
TBA970	A270D	Videoverstärker		16
?	A295D	SECAM-Dekoder		16
TDA1670A	A1670V	Vertikalablenkschaltung		15
?	A2014DC	Videoschalter		8
?	A3048DC	Infrarot-Empfänger		16
TDA3501	A3501D	Videokombination		28
TDA3510	A3510D	PAL-Dekoder		24
TDA3520	A3520D	SECAM-Dekoder		28
TDA4555	A4555D	Multistandarddekoder		28
TDA4565	A4565D	Signalversteilerungs- und Verzögerungsschaltung		18
TDA4580	A4580D	Videokombination		28
Sonstiges
SN72710N	A/B110D	Komparator mit TTL-Ausgang		14
UAA180	A277D	LED-Treiber für Punkt- oder Bandanzeige		18
(TCA205A)	A301D/V	Initiator		14/8
TCA345A	A302D	Schwellspannungsschaltkreis		4
?	A321G	Komplexer Kamera-Schaltkreis		48
NE5517	AK317DC	2x OTA (Dokumentation vorhanden - danke!)		16

Bxxx⚓

Vergleichstyp	Bezeichnung Datenblatt	Beschreibung	Einheiten	Beine Bauform
Operationsverstärker
TL060	B060D	Kleinleistungs-BIFET-OPV (Zusätze m,p,t = Ausmesstypen)	1	8
TL061	B061D		1	8
TL062	B062D		2	8
TL064	B064D		4	14
TL066	B066D		1	8
TL080	B080D	BIFET-OPV (Zusätze m,p,t = Ausmesstypen)	1	8
TL081	B081D		1	8
TL082	B082D		2	8
TL083	B083D		2	14
TL084	B084D		4	14
µA709 TAA521	A/B109D	Universeller OPV	1	14
L165H	B165H	Leistungs-OPV 20 W	1	5
L165V	B165V			5
µA176	B176D	Programmierbarer OPV	1	8
µA177	B177D		1	14
?	B411DD	Präzisions-BiFET-OPV	1	8
TCA311A	B611D	OPV mit offenem Kollektor (Betriebsspannung ab 3 V)	1	6
TCA315A	B615D
TCA321A	B621D		1	6
TCA325A	B625D
TCA331A	B631D		1	6
TCA335A	B635D
TAA761A	B761D		1	6
TAA765A	B765D
TAA861A	B861D		1	6
TAA865A	B865D
TAA2761A	B2761D		2	8
TAA2765A	B2765D
-	B2765S
TAA4761A	B4761D		4	14
TAA4765A	B4765D
?	U7650DD	Chopperstabilisierter CMOS-OPV	1	14
Transistorarrays
-	B340D	Kleinleistungs-Array	4	14
-	B341D
-	B342D
Q2T2222	B315D	Leistungs-Array	4	14
	B315E		4	12
	B315K		4	12
	B325D		4	14
	B325E		4	12
	B325K		4	12
TPQ2222 TPQ3724	B360D		4	14
	B360E		4	12
	B360K		4	12
TPQ2221 TPQ3725	B380D		4	14
	B380E		4	12
	B380K		4	12
Initiatoren, Sensoren und Referenzen
(TCA205A)	B303D	Initiatorschaltkreis für induktive, kapazitive und optische Näherungsschalter	1	14
	B304D			14
	B305D			14
	B306D			8
SAS251	B451G	Magnetisch betätigte (Hall-)Schalter	1	4
SAS251S4	B452G
SAS251S5	B453G
-	B460G	Hall-Sensor mit analogem Ausgang	1	4
SAS261S4	B461G	Hall-(Näherungs-)Schalter	1	4
SAS261	B462G
?	B466GA	Hall-IS für Kfz-Zündanlagen	1	4
?	B467G	Linearer Hall-Sensor	1	4
(AD590)	B511N	Temperatursensor 1 µA/K (Zusätze 1,2,3,4,m = Ausmesstypen)	1	2
AD589	B589N	Referenzspannungsquelle 1,235 V (Zusätze m,p,q = Ausmesstypen)	1	2
Treiber, Generatoren und Längsregler
TDA1060	B260D	Ansteuerschaltkreis für Schaltnetzteile (mit Bipolar-Endstufe)	1	16
?	B390D	Regler für Gleichstromkleinstmotoren	1	18
?	B391D	Motorprozessor für Kassettenlaufwerke	1	18
LM555CN	B555D	Zeitgeber mit 200-mA-Ausgang	1	8
LM556CN	B556D		2	14
SN28654	B654D	Servomotor-Steuerschaltkreis mit Brückenschaltung	1	14
LM317T	B3170V	Positiv-Spannungsregler, einstellbar	1	3
LM317HV	B3171V
LM337T	B3370V	Negativ-Spannungsregler, einstellbar	1	3
LM337HV	B3371V
(UC3717A)	B3718VC	Schrittmotor-Treiberschaltkreis	1	15
?	B3925DD	Motorprozessor für Diskettenlaufwerke	1	20
Sonstiges oder nie gesehenes
-	B222D	Doppelgegentaktmischer (Bondvariante des A220)	1	14
(TBA830)	B308D	NF-Verstärker für Telefonhörer	1	14
	B318D
-	B331G	Hörhilfe-Verstärker mit Dynamikkompression	1	14
?	B384D	Spannungsversorgung (Telefon)	1	20
?	B385D	Testschaltung (Telefon)	1	16
?	B386D	Speiseschaltung (Telefon)	1	20
?	B2600DG	Regel- und Überwachungsschaltkreis für Schaltnetzteile	1	18
L296	B2960VG	Schaltregler-Schaltkreis	1	15
-	B3040DA	Treiber-Sensor für Leiterplattentester	1	28
?	B3870D	Analogprozessor für Teilnehmeranschluss (Telefon)	1	28
UAA4002DP	B4002D	Schnittstelle Logik zu Leistung	1	16
-	B4206D	Drehzahlregelung, stromgeführt	1	16
-	B4207D	Drehzahlregelung, tachogeführt	1	18
-	B4211D	Drehzahlregelung, tachogeführt, Phasenanschnitt	1	18

Cxxx⚓

Vergleichstyp Datenblatt (extern)	Bezeichnung Datenblatt (.GIF)	Beschreibung	Beine Bauform
Analog-Digital-Wandler (siehe auch U739DC)
TL500	C500D	Analog-Teil eines 2-Flanken-Umsetzers	18
TL501	C501D
TL502	C502D	Digital-Teil des 2-Flanken-Umsetzers mit Siebensegmentausgang	20
-	C504D	Digital-Teil des 2-Flanken-Umsetzers mit BCD-Ausgang	28
AD2020	C520D	A/D-Umsetzer -2..+3 Stellen mit BCD-Ausgang	16
AD570	C570C	8-bit-A/D-Wandler ohne Tristate	18
AD571	C571C	10-bit-A/D-Wandler ohne Tristate	18
AD574JD	C574C	12-bit-A/D-Wandler mit 8-bit-Businterface	28
(AD673JD)	C670C	8-bit-A/D-Wandler mit Tristate	18
ICL7136	C7136D	3½-stelliger A/D-Umsetzer für LCD-Ansteuerung	40
Digital-Analog-Wandler
AD558	C560C	8-bit-D/A-Wandler mit Latch	16
?	C5650C	10-bit-D/A-Wandler ohne Latch	24
?	C565C	12-bit-D/A-Wandler ohne Latch	24
?	C5658C	8-bit-D/A-Wandler ohne Latch	24

Optoelektronik⚓

Fxxx⚓

Übersicht	Bezeichnung Datenblatt	Beschreibung	Anwendung	Beine
Flüssigkristall-Anzeigen (LCD)
FAR Flüssigkristall- Anzeigen Reflektiv	FAR03A	8-stellig mit Wochentagen	Taschenrechner	30
	FAR04A	8-stellig		28
	FAR06A	8-stellig mit Exponent		33
	FAR08A	8-stellig mit Wochentagen		30
	FAR09A	3½-stellig mit Einheiten	Multimeter	37
	FAR11A	3¾-stellig (Uhr) mit kleinen Sekunden	Wecker	26
FAT Flüssigkristall- Anzeigen Transmissiv	FAT02B	3¾-stellig (Uhr) mit kleinen Sekunden und Wochentag-Zeigern unten	Armbanduhr	48
	FAT07B	3¾-stellig (Uhr)		26
	FAT12B	3¾-stellig (Uhr) mit kleinen Sekunden und Wochentag-Zeigern oben		48

Lxxx⚓

Vergleichstyp	Bezeichnung Datenblatt	Beschreibung	Beine
CCD-Zeilen
CCD110 CCD111	L110	256 Pixel	18
CCD133	L133	1024 Pixel	24

Mxxx⚓

Vergleichstyp	Bezeichnung Datenblatt	Beschreibung	Beine Bauform
Optokoppler
CNY21	MB101	GaAs-LED + Si-npn-Fototransistor	4
CNY17	MB104	IR-LED + Si-npn-Fototransistor	6
CNY75	MB105	IR-LED + Si-npn-Fototransistor	6
CNY21	MB106	GaAs-LED + Si-npn-Fototransistor	4
MCD2	MB110	GaAs-LED + Si-Fotodiode	6
MCL611	MB111	GaAs-LED + Si-Fotodiode + TTL-Verstärker	8
-	MB123	Gabelkoppler: GaAs-LED + Si-Fototransistor	4
SFH900	MB125	Reflexkoppler: GaAs-LED + Si-Fototransistor	3
	MB126
CNY17	MB133 MB134 MB135	IR-LED + Si-npn-Fototransistor	6

SPxxx⚓

Vergleichstyp	Bezeichnung Datenblatt	Beschreibung	Beine
Fotodioden/-transistoren
(BPX61) (BPX65) (BPX63)	SP101 SP102 SP103	Schnelle Fotodiode	2
	SP104	Lawinenfotodiode mit LWL und Stecker	2
	SP105	Belichtungsmesser	2
BPW34	SP106	pin-Diode	2
	SP107	pin-Diode im Buchsengehäuse	2
	SP109	pin-Diode im LWL-Anschlussgehäuse	2
	SP114	Lawinenfotodiode	2
BPX48	SP116	Differenzfotodiode	4
SFH204	SP117	Quadrantenfotodiode	6
	SP119	Vollflächenfotodiode	4
	SP121	Streifenfotodiode	4
	SP123	Kreis-Kreisringfotodiode	4
	SP124	Kreis-Kreisringfotodiode	3
	SP201	Fototransistor 4 mm rund	2
LS600	SP211	Fototransistor (In-Loch-Montage)	2
(BPW17N)	SP212	Fototransistor 2 mm Mini	2
BPW42	SP213	Fototransistor 3 mm rund	2
(BPW40)	SP215	Fototransistor 5 mm rund	2

VQxxx⚓

Vergleichstyp	Bezeichnung, Datenblatt				Beschreibung	Gehäusefarbe	Beine
LED (Leuchtdioden, Lichtemitterdioden)
?	VQ110				Infrarot-LED 4 mm rund	klar	2
CQX57I	VQ120				Infrarot-LED (In-Loch-Montage)	klar	2
LD261	VQ121				Infrarot-LED 2 mm Mini	klar?	2
SFH409	VQ123				Infrarot-LED 3 mm rund	?	2
LD271	VQ125				Infrarot-LED 5 mm rund	?	2
	VQ130				Infrarot-LED mit Monitordiode, LWL-Anschluss		4
	VQ150				IR-Laser mit Monitordiode und Peltierelement		14
	VQ170				Infrarot-LED (LWL)		2
	rot	grün	gelb	orange
LS5160	VQA10				5 mm	rot diffus	2
?	VQA12				4 mm	rot diffus	2
TLR116A L?5160	VQA13* VQA13-1	VQA23	VQA33		5 mm rund	* weiß diffus Farbe diffus	2
L?B480	VQA14	VQA24	VQA34		5 mm Rechteck, anreihbar	Farbe teildiffus	2
L?Z181	VQA15	VQA25	VQA35		2 mm Mini	rot: farblos, Farbe klar	2
TL?153	VQA16	VQA26	VQA36	VQA46	5 mm rund	Farbe klar	2
TL?124	VQA17	VQA27	VQA37	VQA47	3 mm rund	Farbe diffus	2
TL?208	VQA18	VQA28	VQA38		5 mm Rechteck, nicht anreihbar	Farbe teildiffus	2
TL?207	VQA19	VQA29	VQA39	VQA49	5 mm Dreieck	Farbe teildiffus	2
CQW60L	VQA101	VQA201	VQA301		Rechteck, 5 × 1 mm²	Farbe teildiffus	2
	VQA103	VQA203	VQA303		Rechteck, 5 × 2,3 mm²	Farbe teildiffus	2
LU5350	VQA60				Zweifarb-LED 5 mm rund	weiß diffus	3
-	VQA70		VQA70		Zweifarb-LED 5 mm rund	leicht gelb diffus	3
-		VQA80			Zweifarb-LED 5 mm rund	leicht grün diffus	3
Für ? die englische Farbabkürzung R, G, Y, O einsetzen!

Vergleichstyp	Bezeichnung, Datenblatt		Beschreibung	gemeinsam	Symbolhöhe	Beine
LED-Anzeigen
	rot	grün
(DL3406)	VQB16	VQB26	Siebensegment, ±1.	einzeln	19,6 mm	14
(DL3403) (DL3401)	VQB17 VQB18	VQB27 VQB28	Siebensegment, 8.	Katode Anode		18
?	VQB37		Siebensegment, 8.	Katode	3 mm	9
?	VQB71		Siebensegment, 8.	Anode	7 mm	10
?	VQB73		Viersegment-Vorzeichen, +
(TLG370) (TLG371)		VQB200 VQB201	16-Segment-Anzeige	Katode Anode	12,7 mm	18
-	MQE10		A/D-Wandler mit 3 × Siebensegment		12,7 mm	28
-	VQC10		4 × Punktmatrix 5×7	Zeile=A	8 mm	24
?	VQD30		Siebensegment, 9-stellig, 8.	Katode	3 mm	17
?	VQD32		Siebensegment, 12-stellig, 8.			21
TL?326 TL?327	VQE11 VQE12	VQE21 VQE22	2× Siebensegment, ±1.8.	Katode Anode	12,7 mm	18
TL?324 TL?325	VQE13 VQE14	VQE23 VQE24	2× Siebensegment, 8.8.	Katode Anode		18
-		VQH200	Lichtemitter-Bandanzeige 24 LED mit A277		Breite: 60 mm	16
-		VQH205 VQH206 VQH207	Fünf- und vierstellige Siebensegmentanzeigen	Anode	6,6 mm	16
-	VQH604		Kassettenfach-Hinterleuchtung		Breite: 20 mm	2
Für ? die Farbabkürzung R oder G einsetzen!

Transistoren und Dioden⚓

Siehe Standardbauelemente-Liste auf mikrocontroller.net zur Recherche nach Ersatztypen!

Vergleichstyp	Bezeichnung, Datenblatt		Daten					Bauform
Transistoren
	npn	pnp	UCE	IC	Ptot	fT	Einsatz	Anschlussfolge
?	BSY34	-	40 V	600 mA	2,6 W	250 MHz	EDV	TO39 CBE
?	-	GD160-180 GD240-244	-	3 A	5,3 W 10 W	-	NF	?
?	-	GF145 GF147	-	10 mA	60 mW	-	HF	?
?	-	SC116	20 V	100 mA	300 mW	90 MHz	NF	TO18 CBE
?		SC117	30 V
?		SC118	60 V
?		SC119	80 V
?	SC206 SC207	-	20 V		200 mW	fx = 300 kHz	allgemein (IBmax = 5mA)	E-Line CBE
?	SC236	-				>120 MHz	NF, allgemein
BC237/BC307 BC847/BC857	SC237 SCE237 Bb	SC307 SCE307 Nb	45 V					E-Line CBE SOT23 BCE
BC238/BC308 BC848/BC858	SC238 SCE238 Cb	SC308 SCE308 Ob	20 V
BC239/BC309 BC849/BC859	SC239 SCE239 Db	SC309 SCE309 Pb	80 V				NF rauscharm (Zusatz S = Ausmesstyp)
?	SD168	-	300 V	3 A	12,5 W	-	Längsregler	TO3 BE
BD135/BD136	SD335 SCE535 Bb	SD336 SCE536 Ab	45 V	1,5 A 1 A	12,5 W 0,8 W	>50 MHz	NF, Schalter	TO126 ECB SOT89 BCE
BD137/BD138	SD337 SCE537 Bb	SD338 SCE538 Ab	60 V
BD139/BD140	SD339 SCE539 Bb	SD340 SCE540 Ab	80 V
(BD233/BD234)	SD345	SD346	45 V	3 A	20 W	>60 MHz	NF, Leistung	TO126 ECB
(BD235/BD236)	SD347	SD348	60 V
(BD237/BD238)	SD349	SD350	80 V
?	SD401	SD402	45 V	10 A	90 W	-	NF, Leistung	TO220 BCE
?	SD403	SD404	60 V
?	SD405	SD406	80 V
?	SD407	SD408	100 V
?	SD409	SD410	120 V
?	SD451	SD452	45 V				Darlington
?	SD453	SD454	60 V
?	SD455	SD456	80 V
?	SD457	SD458	100 V
?	SD459	SD460	120 V
?	SD600	-	80 V	3 A	10 W	-	Längsregler	TO3 BE
?	SD601		50 V
?	SD602		80 V
?	SD802		100 V	5 A	50 W	-	Längsregler	TO3 BE
?	SD812		200 V	4 A	50 W	-	Batteriezündung	TO3 BE
?	-	SF016	45 V	600 mA	600 mW	50 MHz	HF, Breitband, Schalter	TO39 CBE
?		SF018				60 MHz
?	SF121 SF122 SF123	-	20 V 33 V 66 V	100 mA	600 mW	-	HF
BFY51/?	SF126	SF116	20 V	500 mA	600 mW	>60 MHz	HF, Breitband
BF177/?	SF127	SF117	30 V
BSY55/?	SF128	SF118	60 V
BSY55/?	SF129	SF119	80 V
?	SF131 SF132	-	20 V 40 V	50 mA	300 mW	-	HF	?
2N708	SF136	-	20 V	200 mA	300 mW	>300 MHz	HF, allgemein	TO18 CBE
BFY39	SF137		12 V
?	SF150	-	160 V	50 mA	600 mW	80 MHz	Video-Endstufe	?
?	SF215 SF216	-	20 V 40 V	100 mA	200 mW	-	HF	SOT23 BCE
BF241	SF225 SFE225 HO	-	25 V	25 mA	200 mW 300 mW	500 MHz 390 MHz	LMK-Vorstufe; ZF, Emitterschaltung	E-Line CEB SOT23 BCE
BF255	SF235 SFE235 IO					740 MHz 750 MHz	UKW-Vorstufe, Basisschaltung	E-Line CBE SOT23 BCE
?	SF240		30 V		160 mW	450 MHz	Fernseh-ZF, Emitterschaltung	E-Line CEB
BF199/BF241 BFS20	SF245 SFE245 LO		25 V		200 mW 300 mW	960 MHz 910 MHz		E-Line CEB SOT23 BCE
BF457	SF357	-	160 V	300 mA	6 W	>60 MHz	Video-Endstufe	TO126 ECB
BF458	SF358		250 V
BF459	SF359		300 V
BF469	SF369		250 V	30 mA	1,2 W
BC337npn BC327pnp	SF826	SF816	20 V	500 mA	735 mW	>60 MHz	HF, Breitband	TO92 CBE
	SF827	SF817	30 V
MPSA42 (npn; EBC)	SF828	SF818	60 V
	SF829	SF819	80 V
?	SM103	-	20 V	15 mA	150 mW	(250 Ω)	n-Kanal-MOSFET, selbstleitend	E-Line SGD
?	SM104					(300 Ω)
?	SM200	-	20 V	30 mA	300 mW	> 300 MHz	Dual-Gate-MOSFET (n-Kanal)	SOT103 SGGD
?	SME992 M92					UKW		SOT143 SB-D-G2-G1
?	SME994 M94					VHF
?	SME996 M96					UHF
MEM511	-	SMY50	31 V	25 mA	225 mW	(150 Ω)	p-Kanal-MOSFET	DIL4
MEM550DUAL		SMY51		20 mA	200 mW		2 p-Kanal-MOSFETs	DIL6
MEM517		SMY52		25 mA	225 mW		p-Kanal-MOSFET	DIL4
?		SMY60	25 V	20 mA	200 mW	2 MHz	2 p-Kanal-MOSFETs	DIL10
?	SS106 SS108 SS109	-	25 V 40 V 20 V	200 mA	300 mW	-	?	?
?	SS125	-	25 V	500 mA	600 mW	-	EDV	TO39 CBE
?	SS126		50 V
?	SS200 SSE200 WG	-	70 V	30 mA	150 mW	-	NF, allgemein; Ziffernanzeigeröhren	E-Line CBE SOT23 BCE
?	SS201 SSE201 WI		100 V
?	SS202 SSE202 WK		120 V
?	SS216 SSE216 Fb	-	15 V	100 mA	200 mW	350 MHz	digital	E-Line CBE SOT23 BCE
?	SS218
(BSV52)	SS219 SSE219 Gb
?	SSY20	-	40 V	600 mA	700 mW	-	EDV, Schalter	TO39 CBE
Leistungstransistoren (SU…)
BU921	SU111	-	400 V	10 A	120 W	-	elektr. Zündung	TO3 BE
BU208	SU160		700 V	5 A	12,5 W		Horizontalablenkung Farb-FSG
BU205	SU161		700 V	2,5 A	10 W		Horizontalablenkung Schwarzweiß-FSG
BU126	SU165		350 V	2,5 A	10 W		Transverter, Schaltnetzteil
BU326	SU167		325 V	10 A	100 W		Motorsteuerung, Schaltnetzteil
BU626A	SU169		400 V
BUX46	SU177		400 V	4 A	50 W		Leistungsschalter, allgemein
BUX82	SU178		400 V	6 A	60 W
BUX83	SU179		450 V
BU204	SU180		400 V	4 A	50 W		Vorschaltgerät für Gasentladungslampen
?	SU186		125 V	15 A	150 W		Schaltnetzteil, allgemein
BUX41	SU187		200 V
BUX42	SU188		250 V	20 A
BUX48	SU189		400 V	15 A	175 W		Motorsteuerung, Schaltnetzteil
BUX48A	SU190		450 V
?	SU191		125 V	20 A	-		Schaltnetzteil
?	SU192		250 V	15 A
?	SU310		350 V	12 A	125 W		KFZ-Zündung Darlington	TO218 BCE
?	SU311		400 V
?	SU312
?	SU377		300 V	6 A	85 W		Schaltnetzteil, allgemein	TO220 BCE
?	SU378		400 V
?	SU379
BUT11	SU380
?	SU382		400 V	9 A	125 W		Schaltnetzteil	TO218 BCE
?	SU383		450 V
?	SU384
?	SU386		125 V	5 A	150 W		Schaltnetzteil, Motorsteuerung
?	SU387		200 V	8 A
?	SU388		250 V	10 A
?	SU389		400 V
?	SU390		450 V	8 A
?	SU508		600 V	30 A	250 W		Schalttransistor 380-V-Netz	TO240
?	SU509		700 V
?	SU510		800 V
?	SU518		400 V	50 A	400 W		Stromrichter
?	SU519		700 V
?	SU520		800 V
Dioden
Vergleichstyp	Bezeichnung		UR	IF	Ptot	trr	Einsatz	Bauform [mm]*
1N4148	SA403		25 V	30 mA	100 mW	< 65 ns	Digital, NF, HF	DO? (Plastquader 6 × 2,4)
	SA412		20 V	80 mA		-	Bereichsumschaltung VHF-Tuner
	SA418		80 V	100 mA		-	Digital, NF, HF
mehrere 1N4148	SAL41, SAL43, SAL45		15 V	20 mA	150..300 mW	< 65 ns	Mehrfachdiode, A&K gemeinsam	E-Line

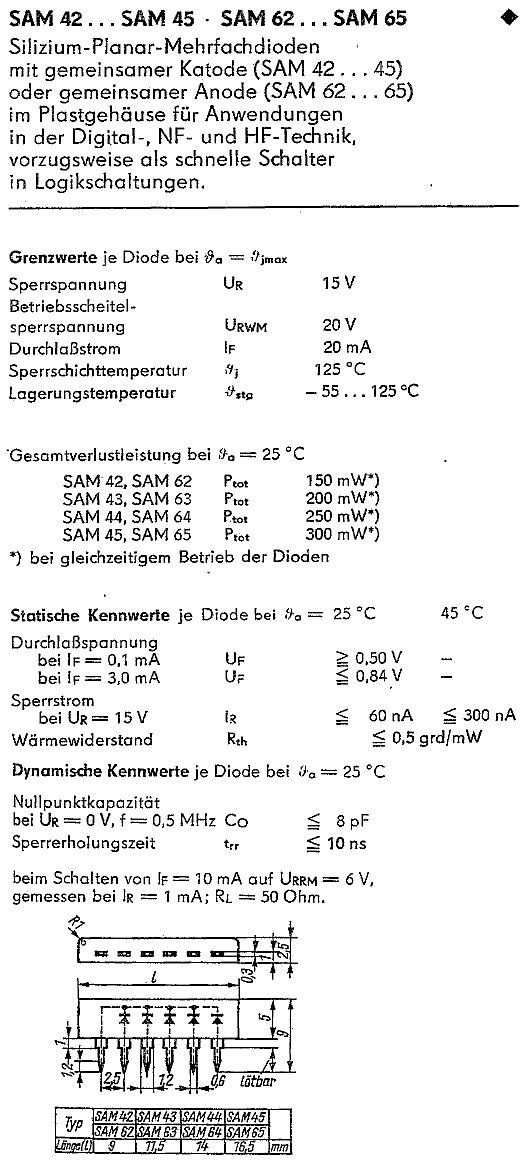

	SAM42..SAM45						Mehrfachdiode, gemeinsame Katode
	SAM62..SAM65						Mehrfachdiode, gemeinsame Anode
(BAT46)	SAY12 orange		50 V	300 mA	430 mW	< 4 ns	Schalter, Universal	DO? (Plast 5 × Ø2,4) E-Line (langbeinig) E-Line (kurzbeinig) E-Line längs beschriftet!
	SAY16 grün		30 V	300 mA
1N4148	SAY17 rot		50 V	175 mA	300 mW	< 2 ns
	SAY18 gelb		25 V	115 mA
	SAY20 schwarz (blau?)		15 V	75 mA		< 4 ns
	SAY30		25 V	30 mA	150 mW	< 65 ns
	SAY32		25 V	50 mA
	SAY40		15 V	20 mA		< 10 ns
	SAY42		15 V	30 mA
(BAT46)	SAY73 weiß		50 V	300 mA	430 mW	< 4 ns
Liste	SAZ12		18 V	300 mA	300 mW	10 GHz	Frequenzvervielfacher	Metall, rund
	SAZ13					20 GHz
	SAZ54		90 V	-	6 W	20 GHz		Metall, rund, Gewinde
	SAZ61		60 V	-	1,5 W	100 GHz		Metall, rund
	SAZ71		30 V	-	1 W	150 GHz
	SZX18/1..33 schwarz		1..33 V	50 mA	500 mW	-	Zener-Diode	DO35 (Glas 4 × Ø2)
	SZX19/5,1..33 rot		5,1..33 V
	SZX21/1..24		1..24 V		400 mW			E-Line (langbeinig) quer beschriftet
	SZ501..SZ522		1..22 V	250 mA	8 W?	?		DO? (M4, 10 × Ø10)
	SZ600/0,75..22		0,75..22 V	50 mA	8 W	-		DO? (M4, 8 × Ø8)
	SY170/1..7 SY171/1..7		100..700 V	25 A	?	-	Gleichrichter	DO208 (Pressfit)
	SY180/1..14		100..1400 V	30 A	?	-	Gleichrichter	DO? (M8, SW14)
	SY180/6..14A		600..1400 V				Gleichrichter
	SY185/05..6		50..600 V	16,5..25 A	?	> 0,3 µs	Schneller Gleichrichter
	SY191/1..16		100..1600 V	20 A	?	-	Gleichrichter	DO4 (M5, 9,5 × SW11)
	SY192/1..16			45 A	?
	SY196/1..10		100..1000 V	15 A	?	0,3 µs	Schneller Gleichrichter	DO5 (M6, 11 × SW17)
	SY197/1..10			25 A	?
	SY200..SY210 SY220..SY230		75..1000 V	1 A	1 W	-	Gleichrichter	DO? (Metall 8 × Ø8)
	SY320/075..10		75..1000 V	0,95 A	?	-	Gleichrichter	DO? (Plast 10 × Ø6)
	SY330/1..20		100..2000 V	0,5 A	?	0,25 µs	Schneller Gleichrichter
	SY335/05..8		50..800 V	1 A	?	0,5/1,0 µs
	SY345/05..10		50..1000 V	0,5 A	?	0,25/0,35 µs		DO15 (Plast 6 × Ø3)
	SY346/05..10			0,8..0,6 A	?	0,2 µs
	SY347/05..10			0,7..0,5 A	?
	SY351/05..16		50..1600 V	3 A	?	-	Gleichrichter	DO27 (Plast 9 × Ø5)
	SY356/05..10		50..1000 V	3..2,3 A	?	0,3/0,4 µs	Schneller Gleichrichter
	SY360/05..16		50..1600 V	0,95 A	?	-	Gleichrichter	DO15 (Plast 6 × Ø3)
	SY361/10..18		1000..1800 V	1 A	?	-
	SY525/020..070		20..70 V	30 A	?	?	Schottky-Gleichrichter	DO4 (M5, 9,5 × SW11)
	SY526/030..045		30..45 V	25 A	?
	SY625/05..2		50..200 V	28 A	?	?	Gleichrichter
	SY710/05..2		50..200 V	7 A	?	< 35 ns	Schneller Gleichrichter	DO220 (Kühlfahne)
	SY715/05..2			12 A	?
	ST103/1..6		3 V 100..600 V	20 mA 3 A	< 6 K/W	2 µs 40 µs	Kleinleistungs-Thyristor	ähnlich TO220 (Kühlfahne)

* =Quadrat-Seitenlänge, Ø=Durchmesser, M=Gewinde-Ø, SW=Schlüsselweite

Digitalschaltkreise⚓

D/Exxx⚓

Vergleichstyp		Bezeichnung, Datenblatt						Beschreibung	Anzahl Gatter	Beine Bauform
TTL-Gatter (74xx-Serie)
Serie TI	Serie russ.	74* К155*	54* К133*	74H* К131*	54H* -	74LS* К555*	74HCT* КР1564*
*00	*ЛА3	D100D	E100D	D200D	-	DL000D/S	U74HCT00DK/S	NAND-Gatter mit 2 Eingängen	4	14
*02	*ЛЕ1	-				DL002D/S	U74HCT02DK/S	NOR-Gatter mit 2 Eingängen	4	14
*03	*ЛА9	D103D	E103D	D201D	-	DL003D/S	U74HCT03DK/S	NAND-Gatter mit 2 Eingängen und offenem Kollektor	4	14   SMD
*04	*ЛН1	D104D	E104D	D204D	E204D	DL004D/S	U74HCT04DK/S	Inverter	6	14
*05	*ЛН2	-				DL005DC	-	Inverter mit offenem Kollektor	6	14
*08	*ЛИ1	D108D	E108D	-		DL008D/S	U74HCT08DK/S	AND-Gatter mit 2 Eingängen	4	14
*10	*ЛА4	D110D	E110D	D210D	-	DL010D/S	-	NAND-Gatter mit 3 Eingängen	3	14
*11	*ЛИ3	-				DL011D/S	-	AND-Gatter mit 3 Eingängen	3	14
*14	*ТЛ2	-				DL014D/S	-	Schmitt-Trigger-Inverter	6	14
*16	*?	-				DL016DC	-	Inverter-Treiber mit offenem Kollektor	6	14
*20	*ЛА1	D120D	E120D	D220D	-	DL020D/DG/S	U74HCT20DK/S	NAND-Gatter mit 4 Eingängen	2	14
*21	*ЛИ6	-				DL021D/S	U74HCT21DK/S	AND-Gatter mit 4 Eingängen	2	14
*26	*ЛА11	D126D	E126D	-		DL026D	-	NAND-Gatter mit 2 Eingängen und offenem Kollektor, 15 V	4	14
*30	*ЛА2	D130D	E130D	D230D	-	DL030D/DG/S	-	NAND-Gatter mit 8 Eingängen	1	14
*32	*ЛЛ1	-				DL032D/S	U74HCT32DK/S	OR-Gatter mit 2 Eingängen	4	14
*37	*ЛА12	-				DL037D/S	-	NAND-Treibergatter mit 2 Eingängen	4	14
*38	*ЛА13	-				DL038D/S	-	NAND-Treibergatter mit 2 Eingängen und offenem Kollektor	4	14
*40	*ЛА6	D140D	E140D	D240D	-	DL040D/S	-	NAND-Treibergatter mit 4 Eingängen	2	14
*46?	?	D146D	E146D	-		-	-	BCD-zu-7-Segment-Dekoder mit offenen Kollektoren bis 30 V	1	16
*47	?	D147C D147D	E147C E147D	-		-	-	BCD-zu-7-Segment-Dekoder mit offenen Kollektoren bis 15 V	1	16 keramisch 16 Plast
*50	*ЛР1	D150D	E150D	-		-	-	AND/NOR-Gatter mit 2×2 Eingängen, eins mit 2 Kaskadiereingängen	2	14
*51	*ЛР11	D151D	E151D	D251D	-	DL051D/S	-	AND/NOR-Gatter mit 2×2 Eingängen	2	14
*53	*ЛР3	D153D	E153D	-		-	-	AND/NOR-Gatter mit 4×2 Eingängen mit 2 Kaskadiereingängen	1	14
*54	*ЛР13	D154D	E154D	D254D	-	-	-	AND/NOR-Gatter mit 4×2 Eingängen	1	14
*60	*ЛД1	D160D	E160D	-		-	-	AND+NAND-Gatter mit 4 Eingängen (Expander für 74150, 74151 und 74153)	1	14
*72	*ТВ1	D172D	E172D	-		-	-	J-K-Master-Slave-Flipflop	1	14
*74	*ТМ2	D174D	E174D	D274D	-	DL074D/S	U74HCT74DK/S	D-Flipflop	2	14
*75	*ТМ7	D175D	E175D	-		-	-	2 bit breites Latch	2	14
*81	-	D181D	E181D	-		-	-	16-Bit-Speicher (RAM)	1	14
*83	*ИМ3	-				DL083D	-	4-bit-Volladdierer	1	16
*86	*ЛП5	-				DL086D/S	U74HCT86DK/S	XOR-Gatter mit 2 Eingängen	4	14
*90	*ИЕ2	-				DL090D/S	-	Dezimalzähler 4 bit	1	14
*91	-	D191D	E191D	-		-	-	8-bit-Schieberegister (ohne herausgeführte Anzapfungen)	1	14
*93	*ИЕ5	-				DL093D/S	-	Binärzähler 4 bit	1	14
*95	*ИР1	D195C D195D	E195C E195D	-		-	-	Bidirektionales 4-bit-Schieberegister	1	14 keramisch 14 Plast
*112	*ТВ9	-				DL112D/S	-	negativ flankengetriggerte JK-Flipflop	2	16
*121	*АГ1	D121D	E121D	-		-	-	Monoflop mit Schmitt-Trigger-Eingängen	1	14
*123	*АГ3	-				DL123D/S	-	Monoflop	2	16
*132	*ТЛ3	-				DL132D/S	-	NAND-Gatter mit je 2 Schmitt-Trigger-Eingängen	4	14
*138	*ИД7	-				-	U74HCT138DK/S	1-aus-8-Dekoder/Demultiplexer	1	16
*155	*ИД4	-				DL155D/S	-	2-auf-4-Dekoder/Demultiplexer	2	16
*164	*ИР8	-				DL164D/S	-	8-bit-Schieberegister mit Parallelausgängen	1	14
*175	*ТМ8	-				DL175D/S	U74HCT175DK/S	4 bit breites D-Flipflop	1	16
*192	*ИЕ6	D192C D192D	E192C E192D	-		DL192D/S	U74HCT192DK/S	Synchroner Dezimalzähler vor- und rückwärts	1	16 keramisch 16 Plast
*193	*ИЕ7	D193C D193D	E193C E193D	-		DL193D/S	U74HCT193DK/S	Synchroner Binärzähler vor- und rückwärts	1	16 keramisch 16 Plast
*194	*ИР11	-				DL194D/S	-	Bidirektionales 4-bit-Schieberegister	1	16
*241	*АП4	-				-	U74HCT241DK/S	4-bit-Puffer / Leitungstreiber, nichtinvertierend	2	20
*242	*ИП6	-				-	U74HCT242DK/S	4-bit-Bus-Transceiver, invertierend	1	14
*243	*ИП7	-				-	U74HCT243DK/S	4-bit-Bus-Transceiver, nichtinvertierend	1	14
*245	*АП6	-				-	U74HCT245DK/S	8-bit-Bus-Transceiver, nichtinvertierend	1	20
*247	*ИД18	D345D	E345D	-		-	-	Siebensegment-Dekoder mit festen Konstantstromsenken und Hexadezimalanzeige	1	16
		D346D	E346D	-		-	-	Siebensegment-Dekoder mit einstellbaren Konstantstromsenken und Hexadezimalanzeige
		D347D	E347D	-		-	-	Siebensegment-Dekoder mit festen Konstantstromsenken und C520-Pseudotetraden
		D348D	E348D	-		-	-	Siebensegment-Dekoder mit einstellbaren Konstantstromsenken und C520-Pseudotetraden
*251	*КП15	-				DL251D/S	-	8-auf-1-Multiplexer	1	16
*253	*КП12	-				DL253D/S	U74HCT253DK/S	4-auf-1-Multiplexer (gemeinsamer Auswahleingang)	2	16
*257	*КП11	-				DL257D/S	U74HCT257DK/S	2-auf-1-Multiplexer (gemeinsamer Auswahleingang)	4	16
*259	*ИР30	-				DL259D/S	-	Adressierbares 8-bit-Latch	1	16
*295	*ИР16	-				DL295D/S	-	Bidirektionales 4-bit-Schieberegister mit Tristate	1	14
*299	*ИР24	-				DL299D	-	8-bit-Universalschieberegister	1	20
*373	*ИР22	-				-	U74HCT373DK/S	8-bit-Transparentlatch, nichtinvertierend	1	20
*374	*ИР23	-				DL374D	U74HCT374DK/S	8-bit-D-Flip-Flop, nichtinvertierend	1	20
*533	*ИР40	-				-	U74HCT533DK/S	8-bit-Transparentlatch, invertierend	1	20
*534	*ИР41	-				-	U74HCT534DK/S	8-bit-D-Flip-Flop, invertierend	1	20
*540	-	-				DL540D	-	8-bit-Bustreiber, invertierend	1	20
*541	-	-				DL541D	-	8-bit-Bustreiber, nichtinvertierend	1	20
Pegelwandler (75xx-Serie)
Serie int.	Serie russ.	75* К170*
*22	*УЛ6	D122D, D123D						2-Kanal-Leseverstärker	1	16
*361	-	D461D						Treiber für MOS-Speicher (gemeinsamer Freigabeeingang)	2	14
*492	-	D492D						Digittreiber (max. 10 V)	6	14
Sonstige
AM26LS31		-				DL2631D	-	Differenzieller Leitungssender (etwa RS-422)	4	16
AM26LS32		-				DL2632D	-	Differenzieller Leitungsempfänger (etwa RS-422)	4	16
AM28121		-				DL8121D	-	8-Bit-Vergleicher	1	20
AM28127		-				DL8127D	-	Systemtaktgenerator	1	24
P8205 ⇒74HCT138		ähnlich 74S* (Stromfresser)				DS8205	-	1-aus-8-Dekoder (etwa 74S138)	1	16
P8212 ⇒74HCT374						DS8212	-	8 bit Bustreiber mit Latch	1	24
P8216						DS8216	-	4 bit bidirektionaler Bustreiber	1	16
P8282 ⇒74HCT573						DS8282	-	8 bit Bustreiber mit Latch	1	20
P8283						DS8283	-	8 bit Bustreiber mit Latch, invertierend	1	20
P8286 ⇒74HCT245						DS8286	-	8 bit bidirektionaler Bustreiber	1	20
P8287						DS8287	-	8 bit bidirektionaler Bustreiber, invertierend	1	20
-		D/E351D						Teilerschaltkreis in I²L-Technik	1	14
-		D/E355D D/E356D						Zeitgeber in I²L-Technik	1	18
-		D394D						Schrittmotor-Steuerung	1	18
-		D395D						Schrittmotor-Steuerung	1	16
-		D410D						Kurzschlussfester Treiber	3	16

Übersetzungstabelle der Russenschaltkreise

U/Vxxx⚓

Vergleichstyp	Bezeichnung Datenblatt	Beschreibung	Logik	Beine Bauform
Hochvolt-MOS-Gatter (pMOS), teils TTL-kompatibel, typisch – 27 V Speisespannung
	U101D	2 Volladdierer	pMOS	14
	U102D	2 NOR-Gatter mit je 3 Eingängen		10
	U103D	1 RST-Flip-Flop		10
	U104D	2 Äquivalenz-Antivalenz-Gatter		10
	U105D	6 p-Kanal-MOSFET mit gemeinsamem Source-Anschluss		14
	U106D	4 NOR-Gatter mit je 2 Eingängen		14
	U107D	4 AND-Gatter mit je 2 Eingängen, einer mit zusätzl. Inverter		16
	U108D	2 JK-Flip-Flop mit je 2 J- und K-Eingängen		22
	U109D	9-bit-Paritätsdetektor		14
	U111D	Siebenstufiger Frequenzteiler	pMOS+TTL	24
	U112D	Sieben binäre Teilerstufen	pMOS	14
	U121D U122D	1 BCD-Vor/Rückwärtszähler mit Speicher 4 binäre Vor/Rückwärtszähler mit Speicher		28
	U253D	1 kBit dynamischer RAM		18
	U311D	5-bit-Schieberegister		16
	U352D	64-bit-Schieberegister		10
	U401D	3200 bit Festwertspeicher (Zeichengenerator-ROM)		28
i1702A	U552C	256 × 8 bit UV-löschbarer Festwertspeicher (EPROM)		24
Hochvolt-MOS-ICs für Konsumgüter und Spezialanwendungen
	U700D	Sensortasten-Schaltkreis	pMOS	22
	U705D	4-Kanal-Programmwähler		24
	U706D	Phasenanschnittsteuerschaltkreis		24
	U708D	Programmierbare Triac-, Thyristor- und Transistor-Steuerung		16
	U710D	8-Kanal-Programmwähler		16
	U711D	1-aus-8-Dekoder		16
	U805D	Antriebssteuerung für Reversierantriebe		28
	U821D	Taschenrechner-IC für LED-Anzeige		28
nMOS-Schaltkreise, typisch 5 oder 12 V Speisespannung
?	U125D U126D	4-Dekaden-Zähler mit 7-Segment-Multiplexausgang	TTL	40
	U192D	1½-stelliger Siebensegment-Dekoder	nMOS	16
i2102A	U202D	1 kBit statischer RAM	TTL	16
i2114	U214D	1K × 4bit statischer RAM		18
i2115 i2125	U215D U225D	1Kbit statischer RAM		16
?	U402D	2560 bit Festwertspeicher (Zeichengenerator-ROM)		28
?	U501D	2 kBit Festwertspeicher (ROM)		24
i2308	U505D	1K × 8 bit maskenprogrammierbarer Festwertspeicher (ROM)		24
i1602A	U551D	2 Kbit elektrisch programmierbarer Festwertspeicher (PROM)		24
i2708	U555D	1K × 8 bit UV-löschbarer Festwertspeicher (EPROM)		24
i8	U808D	8-bit-Mikroprozessor		18
?	U830D	Kaskadierbarer 8-bit-Verarbeitungsschaltkreis (ALU)		48
?	U834D	Busanpaßschaltkreis		48
Z80PIO	U855D *	(2 × 8 bit) Parallele Ein-/Ausgabeeinheit für U880-Systeme		40
Z80SIO Z80UART	U856D U8563D *	(2 Kanäle) Serielle Ein-/Ausgabeeinheit für U880-Systeme		40
Z80CTC	U857D *	(4 Kanäle) Zähler/Zeitgeber für U880-Systeme		28
Z80DMA	U858D *	(1 Kanal) DMA-Steuerung für U880-Systeme		40
Z80CPU	U880D *	8-bit-Mikroprozessor		40
Z800	U8001D U8002D *	16-bit-Mikroprozessor		48 40
?	U8032D	16-bit-Arithmetikschaltkreis		48
* Typen in 2 Geschwindigkeitsklassen (UA, UB) und bisweilen mit erweitertem Temperaturbereich (VB)
CMOS-Schaltkreise (nicht die 4000er-Serie)
TC8066PB	U114D	Oszillator und 23-stufiger Binärteiler für Quarz-Analoguhren	CMOS 2 V	10
E1156	U117X	Oszillator und 20-stufiger Binärteiler für Damen-Quarz-Armbanduhren		9 Bondinseln
T3648A	U118F	Oszillator und 16-stufiger Binärteiler für Quarz-Analoguhren		8 SMD
IT3760A-AS	U1301XS	Uhrenchip für LCD-Armbanduhren		66 Bondinseln
TC3208AF AS	U131G	Uhrenschaltkreis für LCD-Quarzwecker		53
IT3812A-AS	U132X	?		?
i2124	U224D	Statischer Schreib-Lesespeicher (RAM) 1K × 4 bit	TTL	18
?	U804D	6-fach-Analogwertspeicher mit D/A-Wandler	CMOS	16
SAB3022B	U806D	IR-Fernbedienungs-Dekoder mit 4 PWM-Ausgängen	CMOS+TTL	24
SAB3021	U807D	IR-Fernbedienungs-Sender	CMOS	24
-	U824G	Taschenrechner-Schaltkreis für wissenschaftliche oder einfache Taschenrechner	CMOS 3 V	56
T3566	U825G	Taschenrechner-Schaltkreis mit Uhren- und Stoppuhrfunktion		53
T3636	U826G	Taschenrechner-Schaltkreis für wissenschaftliche Taschenrechner (mit Exponent)		56
-	UL7211D UP7211D	Siebensegment-LCD-Ansteuerung 4-stellig	TTL	40
?	U739DC	12 bit A/D-Umsetzer		28
?	U7650DD	Chopperstabilisierter CMOS-OPV	-	14
ICL7660	U7660DC	DC/DC-Wandler	-	8
Einchipmikrorechner (neudeutsch: Mikrocontroller)
?	UB881xD	8-bit-Controller mit 128 Byte RAM, 2 KByte Masken-ROM	TTL	40
?	UB882xM	8-bit-Controller mit 128 Byte RAM, 2 KByte externer ROM		64
?	UB883xD	8-bit-Controller mit 128 Byte RAM, BASIC-Interpreter mit Bootloader		40
?	UB884xM	8-bit-Controller mit 128 Byte RAM, 4 KByte externer ROM		64
?	UB886xD	8-bit-Controller mit 128 Byte RAM, Bootloader		40
?	UB8611DC	8-bit-Controller mit 128 Byte RAM, 0 oder 4 KByte Masken-ROM		40

U/V 4000⚓

Vergleichstyp		Bezeichnung, Datenblatt		Beschreibung	Anzahl Gatter	Beine Bauform
Serie int.	Serie russ.	CD*UB К176*	CD*B К561*, КР1561*
4001	ЛЕ5		V4001D	NOR-Gatter mit 2 Eingängen	4	14
4007	ЛП1	V4007D		2 Transistorpaare und 1 Inverter	1	14
4011	ЛА7		V4011D	NAND-Gatter mit 2 Eingängen	4	14
4012	ЛА8		V4012D	NAND-Gatter mit 4 Eingängen	2	14
4013	ТМ2		V4013D	D-Flip-Flop	2	14
4015	ЛА7		V4015D	4-bit-Schieberegister (Seriell-Parallel-Wandler)	2	16
4017	ИЕ8		V4017D	Dekadischer Johnson-Zähler mit dekodierten Ausgängen	1	16
4019	ЛС2		V4019D	AND/OR-Auswahlgatter mit 2 Eingängen und gemeinsamer Auswahl	4	16
4023	ЛА9		V4023D	NAND-Gatter mit 3 Eingängen	3	14
4027	ТВ1		V4027D	JK-Master-Slave-Flipflop	2	16
4028	ИД1		V4028D	BCD-zu-1-aus-10-Dekoder	1	16
4029	ИЕ14		V4029D	Synchroner 4-bit-Zähler binär oder dezimal, mit Voreinstellung	1	16
4030	ЛП2		V4030D	XOR-Gatter mit 2 Eingängen	4	14
4034	ИР6		V4034D	8-bit bidirektionales parallel↔seriell-Schieberegister	1	24
4035	ИР9		V4035D	4-bit-Schieberegister parallel↔seriell	1	16
4042	ТМ3		V4042D	4-bit Latch und Komplementärausgänge	1	16
4044	?		V4044D	RS-Flipflop mit gemeinsamem Tristate-Steuereingang	4	16
4046	ГГ1		V4046D	PLL-Schaltkreis: 2 Phasenvergleicher und 1 VCO	1	16
4048	?		V4048D	Multifunktionsgatter (Kombinatorik, ohne XOR)	1	16
4050	ПУ4		V4050D	Nichtinvertierende Treiber	6	16
4051	КП2		V4051D	8-auf-1-Analogmultiplexer mit Potenzialversatzstufe	1	16
4066	КТ3		V4066D	Analogsignalschalter	4	14
4093	ТЛ1		V4093D	NAND-Gatter mit 2 Schmitt-Trigger-Eingängen	4	14
4520	ИЕ10		V4520D	4-bit-Binärzähler	2	16
4531	?		V4531D	13-Bit-Paritätsprüfer	1	16
4528	(АГ1)		V4538D	Monoflop	2	16
4585	?		V4585D	4-Bit-Größenkomparator	1	16
(4049)	?		V40098D	Invertierende Treiber mit Tristate	6	16

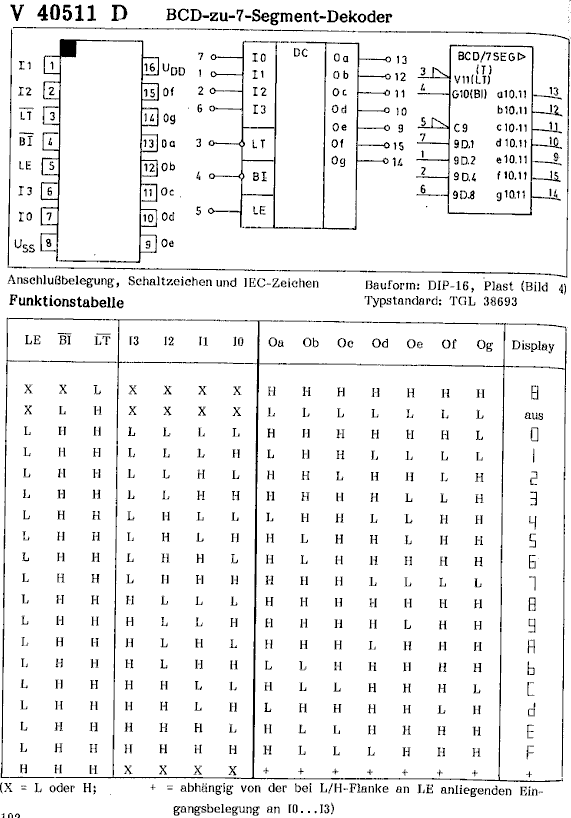

(4511)	(ИД4)		V40511D	Siebensegment-Dekoder mit Hexadezimalausgabe und Eingangslatch	1	16

---

Siehe hierzu auch Funkamateur-Zusammenstellung!

Siehe auch: Datumskodes (und viele andere wertvolle Informationen für Elektronikbastler)!
Oder auch: Karl-Heinz Boßan (u.a. ältere Transistoren)

Quelle der Bilder: Aktive Elektronische Bauelemente, Juli 1988

Letzter Schrei: Mikroelektronik Gesamtübersicht, 1990?
